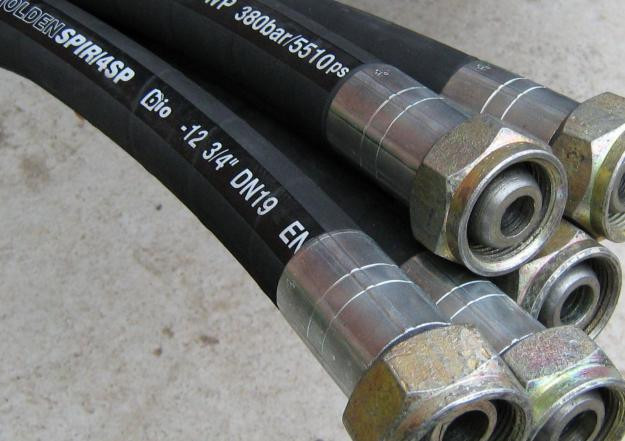

Повний посібник із встановлення рукавів високого тиску та нюанси обслуговування

Повний посібник із встановлення рукавів високого тиску та нюанси обслуговування

Встановлення рукавів високого тиску на прикладі довжина трубопроводу

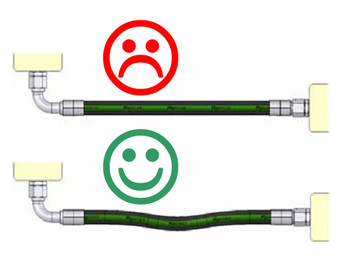

1) Потрібно виміряти відстань і вибрати оптимальну довжину рукава. Так як, під час подачі рідини при високому тиску, у нього є властивість змінювати свою довжину в невеликих межах. Зайва довжина призведе до втрати тиску. Якщо довжина маленька – рукав високого тиску починає витягуватися. Значить, коли встановлюємо рукав, потрібно залишати його провисання під уникнення його витягування.

РВТ. Інструкція по установці

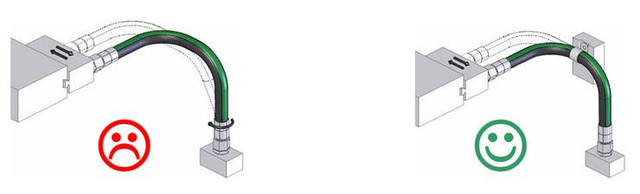

2) Якщо у нас механізм, що рухається, рукав повинен бути по довжині ходу механізму і не повинен перегинатися в місцях сильного навантаження.

РВТ. Інструкція по установці

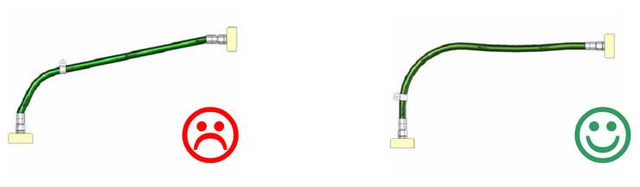

3) Завжди потрібно враховувати довжину шланги і зміна її довжини. Якщо є необхідність зафіксувати рукав, то для цього використовуємо хомути.

РВТ. Інструкція по установці

Визначення оптимальної довжини рукава

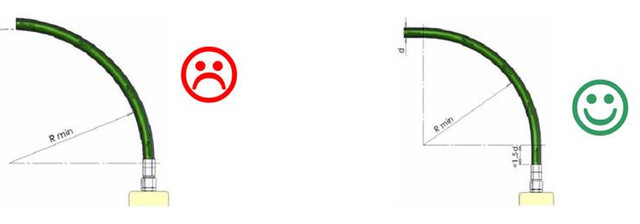

1. Перед тим, як встановлювати рукав, дивимося який радіус вигину у нас буде. Завжди приймається і рекомендується мінімальний радіус вигину, для того, щоб ми могли уникнути натягування або ж перегину РВТ. При встановленні маленького радіуса рукав швидко зношується. Якщо ж ми правильно дотримувалися правил монтажу та встановлення, то рукав проходить набагато довше. На малюнку, ми можемо побачити як правильно знаходити радіус і встановлювати рукав.

РВТ. Інструкція по установці

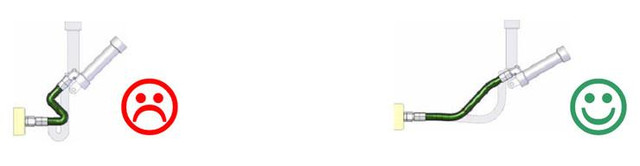

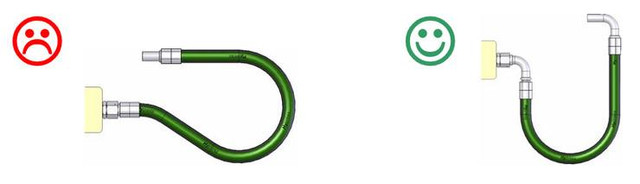

2. Потрібно застосовувати відповідну гидроарматуру для того, щоб не було зайвих перегинів.

РВТ. Інструкція по установці

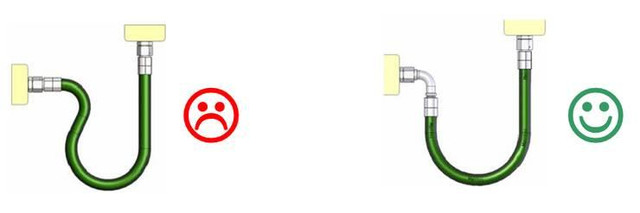

3. Якщо ми сильно перегинаємо РВД, то це може вплинути на надходження рідини в рукаві, а це тягне за собою пошкодження металевої обплетення і, в підсумку, може відбутися розрив рукава.

РВТ. Інструкція по установці

Для чого потрібен захист РВТ

Якщо ми захищаємо рукав, то це обов'язковий захист від гострих місць або місць тертя об якісь предмети.

Рукав високого тиску. Інструкція по установці

Особливості руху рукава високого тиску (РВТ)

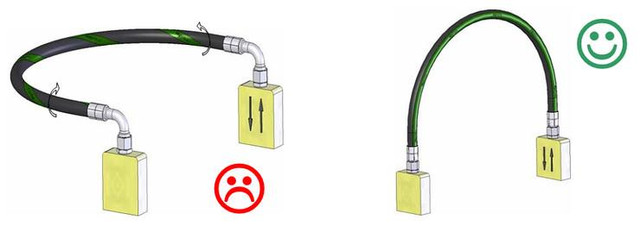

Потрібно враховувати рух потоку за нашими рукавах з одного кінця в інший. Стежимо за тим щоб рукав високого тиску не перекручувався.

РВТ. Інструкція по установці

Правильне укладання гідравлічного шлангу

Коли приєднуємо дві плити, то потрібно фіксувати гідравлічний шланг в тому місці, де буде забезпечуватися рух в одну сторону.

РВТ. Інструкція по установці

Потрібно завжди використовувати фітинги та гідравлічну арматуру 45 або 90 градусів. Це буде сприяти тому, що ми краще укладемо шланг. При такій схемі ми полегшимо собі перевірку, налаштування, або ж заміну при витоку.

рукав високого тиску

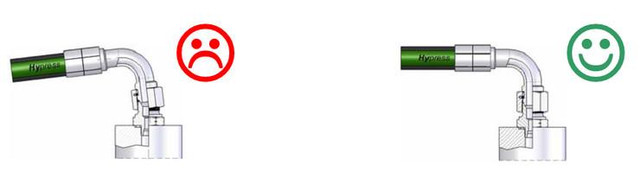

При порушенні підключення по різьбовий і конусної частини фітинга, буде пропускання гідравлічної рідини із з'єднання.

Установка рукава високого тиску

Ілюстрований посібник з кріплення РВТ

Установка рукава високого тиску

На малюнку:

  1. З зовнішньою різьбою гідравлічну арматуру міряють з кінця фітинга.
  2. Гідравлічна арматура, що належить до типу: DIN, BSP і ORFS вимірюють при закінченні ніппеля.

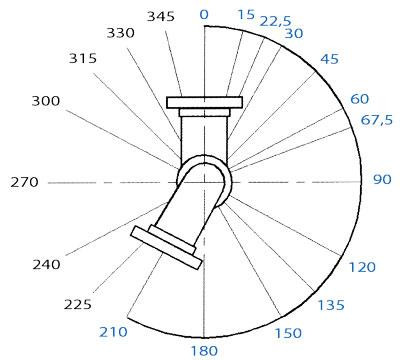

  3. Кутова гідравлічна арматура з гайкою - міряють по верхній вісі.
  4. Гідравлічна арматура, що належать до типу: US (JIC, SAE, NPSM), при виключенні ORFS, по закінченні гайки
  5. Гідравлічна арматура, яка має прямий фланець - міряють по площині.
  6. Кутові, мають фланцеві закінчення - міряють по осі фланця;

 Установка рукава високого тискуУстановка рукава високого тиску
