Насоси шестеренні НШ: принципи, правила і рекомендації по вибору

Насоси шестеренні НШ: принципи, правила і рекомендації по вибору

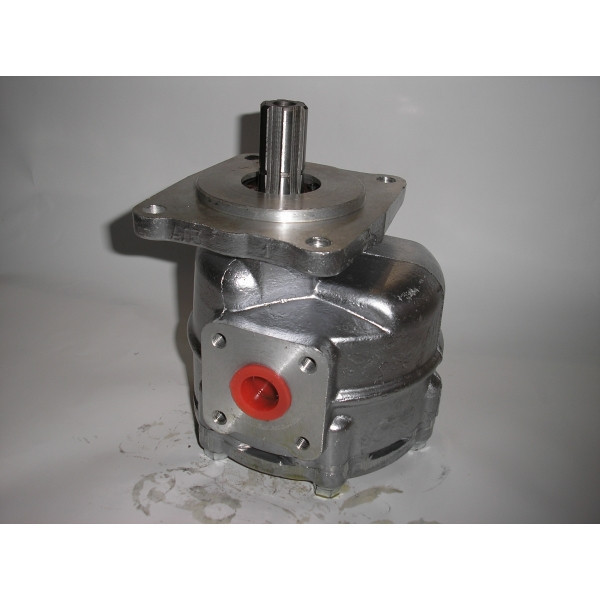

Шестеренні насоси НШ

Шестеренні насоси відносяться до числа найбільш необхідних і важливих елементів гідравлічної системи в техніці. Їх завдання полягає в нагнітанні і подальшої передачі до гідравлічних вузлів робочої рідини (мінеральної олії). Використовуються в гідравліці спецтехніки, тракторів, навантажувачів, с/г машин та ін

Основні моменти принципу роботи насоса

Принцип роботи грунтується на обертанні ведучої та веденої шестерень, що знаходяться в зачепленні між собою і розташовуються на корпусі насоса з боку входу робочої рідини, яка під тиском надходить у спеціальні нагнітають порожнині між зубами і протікає на ділянці виходу, де видавлюється також під тиском в гідравлічну систему. Варто зазначити, що для ефективності роботи пристрою дуже важливу роль відіграє щільність зазорів між торцями шестерень. Конструкція шестеренного насоса включає в себе запобіжний клапан. Він необхідний для недопущення попадання в систему більшого об'єму робочої рідини, ніж це потрібно, у разі підвищення тиску. Клапан забезпечує перекачування мінерального масла в зворотному напрямку, тобто в гідравлічний бак. Періодично труться елементи конструкції пристрою потребують мащення. Виконується це за допомогою гідравлічної рідини, передбаченої в магістралі. Безпосередньо для змащування зон в деталях корпусу шестеренного насоса є канали.

Види НШ, деякі важливі особливості вибору, маркування та її розшифровка

Перед тим як зробити вибір, слід розуміти, що насоси шестеренні бувають правого і лівого обертання. Правими називають ті, у яких обертання ведучого ротора відбувається в напрямку годинникової стрілки (якщо подивитися на нього з боку приводу), а лівими – ті, в яких рух протилежне (проти годинникової стрілки). Визначити цей момент можна візуально або по маркуванню конструкції: якщо в кінці, після набору букв і цифр варто «Л», то значить, мова йде про лівому обертанні, а якщо нічого не варто – тоді про правом.

В принципі, всім, кому належить зробити покупку шестеренного насоса, необхідно розуміти особливості маркування (умовного позначення). Розглянемо її на прикладі моделі НШ 50А-3 Л, де:

  • НШ – це скорочена назва пристрою «Насос шестерневий»;
  • 50 – це його робочий обсяг (у см3);
  • А – це модифікація моделі;
  • Л – це відмітка про лівосторонньому обертанні, а якщо б цієї букви не було, то тоді б це вказувало на праве обертання.

Правильно вибрати сторону обертання принципово важливо, так як у випадку неправильної установки буде видавлена манжета, а це призведе до непридатності насоса для подальшої експлуатації. Далі слід звертати увагу на тип з'єднання. І тут є два варіанти – шпонкові з'єднання або шліцьове. Перший зустрічається рідко, але все ж є, його величезним мінусом є складність установки. У більшості випадків сьогодні робиться шліцьове з'єднання, яке набагато простіше в установці, не вимагає виконання певних підгінних операцій і є більш надійним.

Основні переваги та недоліки

Якщо провести невелике порівняння з іншими пристроями, то можна зробити висновок, що перевагами НШ є:

  • простота конструкції і установки;
  • висока надійність;
  • помірна вартість;
  • тривалий термін безпроблемної експлуатації;
  • можливість відмінно справлятися з функціональними можливостями при досить великих обертах.

Однак у шестеренних насосів є і певні недоліки, наприклад:

  • неможливість зміни робочого об'єму;
  • менша продуктивність, ніж у тих же пластинчастих насосів;
  • повышенные требования к качеству изготовления элементов устройств (литья шестерен, изготовления деталей корпуса и т.п.).

Рекомендації щодо вибору

При виборі шестеренного насоса враховують:

  • продуктивність, що визначається за робочим обсягом;
  • робочий тиск гідросистеми в техніці, на яку підбирається пристрій;
  • габаритно-приєднувальні розміри;
  • якість виготовлення моделі (для цього звертають увагу на зовнішній вигляд виробу, якість лиття елементів, наявність маркування та товарного знака), а найпростіше - це звернути увагу на виробника та вибирати продукцію надійного заводу.

Не варто купувати б/в насоси, т.к. вони можуть принести багато проблем при експлуатації, надійніше придбати новий із гарантією, який прослужить довго і без проблем.

Рекомендації щодо експлуатації

Перед підключенням НШ переконайтеся, що обертання провідної шестерні збіглося з напрямком обертання приводу. Під час експлуатації слідкуйте за рівнем масла в баку та герметичністю з'єднання трубопроводів (не повинно бути проникнення повітря, оскільки це призводить до піноутворення).

Періодично перевірте кріплення НШ та загальний стан гідравлічної системи.
