Шатун поршня МТЗ Д-240 (ММЗ) 240-1004100

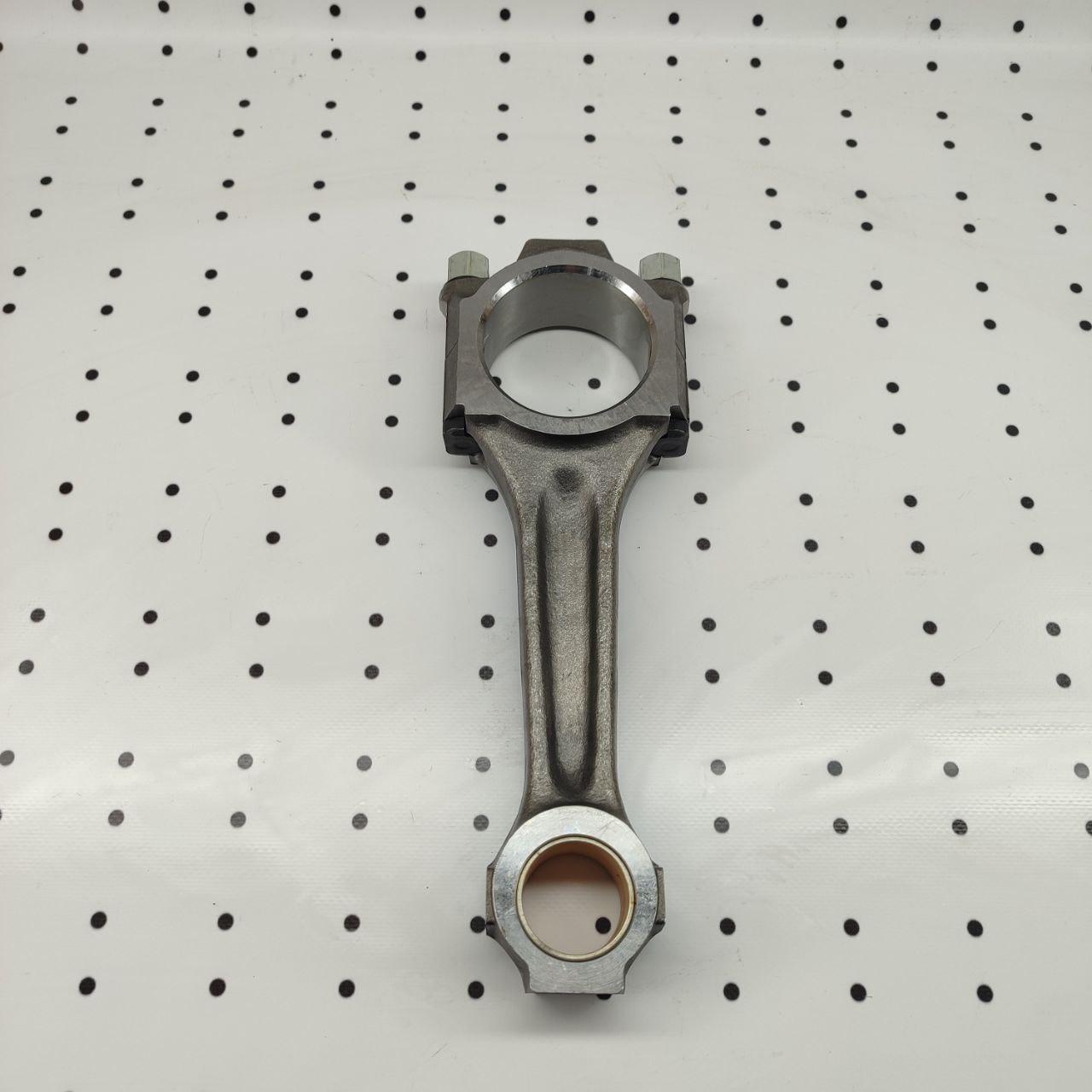

Шатун поршня двигуна Д-240 є елементом кривошипно-шатунного механізму, що з'єднує поршень з шатунною шийкою колінчастого вала. Деталь виготовляється методом гарячого штампування з високоміцної легованої сталі та має характерний двотавровий профіль центральної частини для оптимального співвідношення міцності та ваги. Верхня головка оснащена запресованою бронзовою втулкою під поршневий палець діаметром 38 мм, а нижня - роз'ємна з прямою площиною роз'єму під вкладиші та кріпиться двома шатунними болтами.

Під час робочого циклу двигуна шатун перетворює зворотно-поступальний рух поршня в обертальний рух колінвала, передаючи зусилля від тиску газів у камері згоряння.

Технічні характеристики

Шатун встановлюється на дизельні двигуни серії Д-240, Д-243 та Д-245, котрі використовуються на тракторах МТЗ-80, МТЗ-82, МТЗ-1025 тощо. Існує модифікація 240-1004100-А, яка розраховується на інший діаметр поршневого пальця, тому перед замовленням необхідно звірити діаметр пальця на вашому поршні. Міжосьова відстань 217±0,05 мм є параметром для правильної роботи механізму та запобігання передчасному зносу вкладишів.

Ознаки зносу та коли потрібна заміна шатуна поршня МТЗ Д-240

Знос запчастини проявляється через наступні ознаки:

1. Металевий стукіт у нижній частині блоку циліндрів, який посилюється під навантаженням та зникає при скиданні газу.
2. Падіння тиску оливи в системі через збільшені зазори у вкладишах нижньої головки.
3. Вироблення або овальність отвору бронзової втулки верхньої головки, що призводить до люфту поршневого пальця.
4. Тріщини на тілі шатуна в місці переходу від стрижня до головок (виявляються при дефектоскопії).
5. Деформація площини роз'єму нижньої головки чи зрив різьби шатунних болтів.

Найпоширеніші причини руйнування деталі

• Робота двигуна з недостатнім тиском оливи, коли масляне голодування призводить до перегріву вкладишів нижньої головки, їх провертання та заклинювання на шатунній шийці колінвала.
• Гідроудар при потраплянні рідини в циліндр спричиняє миттєву деформацію або злам деталі через перевищення допустимих навантажень на стиск.
• Перегрів мотора викликає порушення геометрії через температурні деформації, що призводить до зміни міжосьової відстані та заклинювання поршня.
• Неправильний момент затягування шатунних болтів або повторне використання старих болтів створює нерівномірний розподіл навантажень та провокує утворення тріщин у зоні кріплення кришки.

Рекомендації щодо встановлення шатуна поршня на двигун Д-240

Перед монтажем обов'язково перевірте міжосьову відстань штангенциркулем (допустимі відхилення не повинні перевищувати ±0,05 мм від номіналу 217 мм.) Шатунні болти використовуються тільки нові, повторне застосування старих болтів категорично заборонене через втрату пружних властивостей різьби.

При складанні головки з вкладишами переконайтеся, що замки розташовані з протилежних боків та не збігаються з площиною роз'єму. Затягування шатунних болтів виконується динамометричним ключем хрест-навхрест у два етапи: спочатку до 50 Нм, потім до робочого моменту 98-102 Нм.

Бронзова втулка верхньої головки після запресування обов'язково розточується до точного діаметру поршневого пальця з зазором 0,01-0,025 мм, інакше палець заклинить або швидко вироблятиметься.

Якщо потрібно купити шатун поршня двигуна Д-240 у зборі, звертайтеся до інтернет-магазину Дніпрозапчастина. Наші фахівці допоможуть підібрати правильну модифікацію під діаметр вашого поршневого пальця та проконсультують щодо супутніх деталей для капітального ремонту двигуна.

Відповіді на часті запитання покупців

Чи можна використовувати шатун 240-1004100 на двигунах Д-245?

Запчастина сумісна з Д-245, оскільки ці мотори мають подібну конструкцію кривошипно-шатунного механізму та однакові міжосьові відстані.

Яка різниця між номерами 240-1004100 та 240-1004100-А?

Модифікація з літерою А розраховується під поршневий палець іншого діаметру. Правильний вибір залежить від конкретної конструкції поршня, тому перед замовленням уточніть цей параметр.

Чи потрібно міняти всі шатуни одночасно при капітальному ремонті?

Обов'язково замінюйте повний комплект з чотирьох шатунів, оскільки різниця у вазі навіть на 5-10 грамів між деталями спричиняє дисбаланс та вібрацію колінчастого вала.
