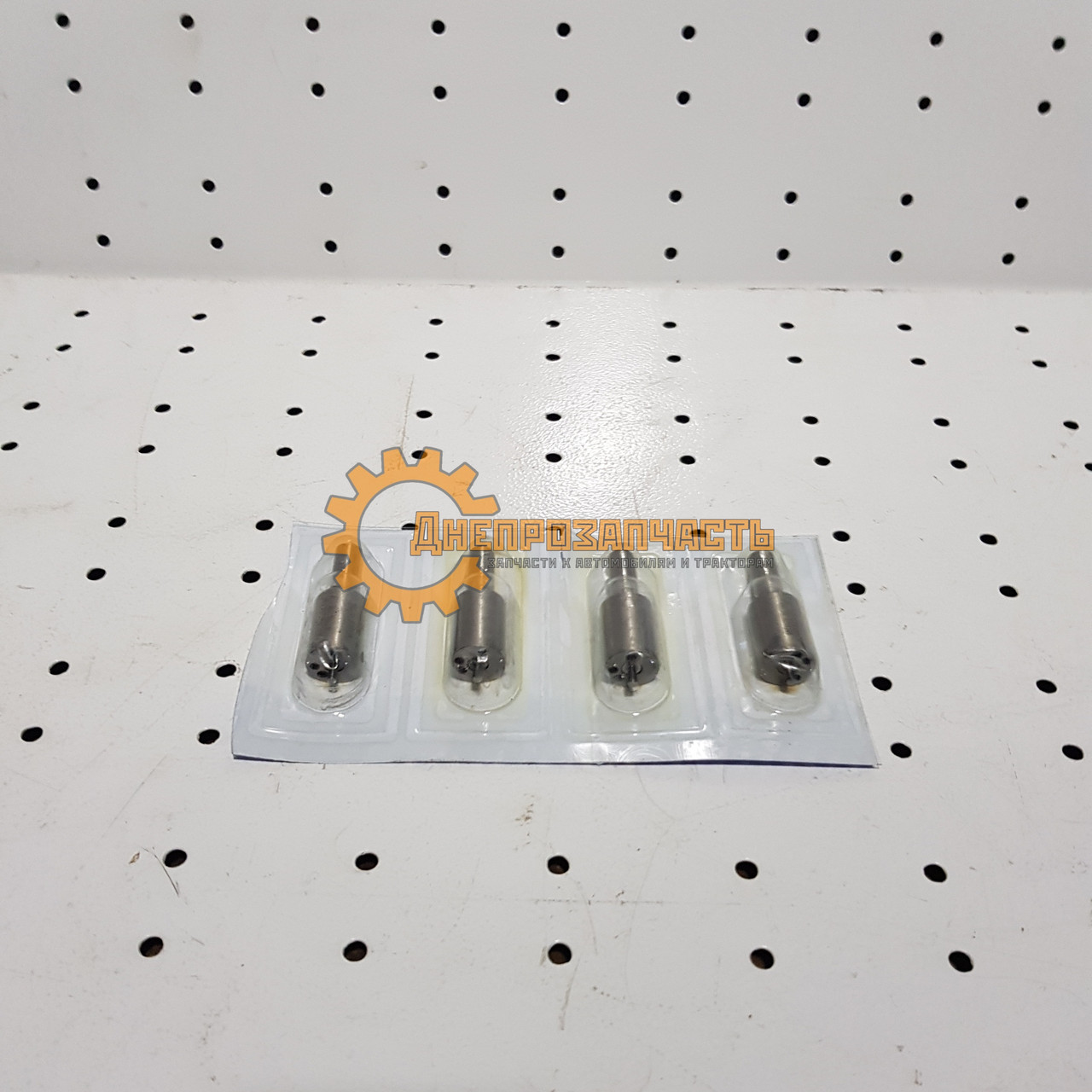

Розпилювач СМД 22 (АЗПИ)

Розпилювач є частиною механічного пристрою (назвучуваного форсункою), що здійснює безпосереднє подавання палива в камеру згоряння двигуна. Саме розпилювач визначає об'ємну фігуру впорскування палива (так званий факел упорскування) і кут, під яким відбувається впорскування. Попри простоту конструкції, розпилювач є прецизійним (високовідним) виробом, що виготовляється зі спеціальних матеріалів (к Наприклад, проміжок між голкою й корпусом розпилювача становить від 0,002 до 0,004 мм). Ознайомиться з інформацією про те, як можна відрізнити оригінальний розпилювач похіду або ні на офіційному сайті

Розпилювач із маркуванням 6А1-70.02 призначений для встановлення на двигуни СМД-14БН, СМД-14НГ, СМД-15Н, СМД-15БН, СМД-17Н, СМД-17КН, СМД-18КН, СМД-19, СМД-20.

Такі розпилювачі інших виробників можуть мати інші позначення:

• НЗТА (г. Ногінськ) — 111.1112110-А
• ЧЗПІ (г. Чугуїв) — 39.1112110-01
• Motorpal (Чехія) — DOP 123S 436-4168

Технічні характеристики розпилювача:

• кількість отворів — 4;
• діаметр отворів —  0,34 мм;
• хід голки — 0,225-0,265  мм;
• розмірність розпилювача — тип "S";
• діаметр голки — 6,00 мм.
