Кронштейн відводки Т-40 Т25-1601272-Б1

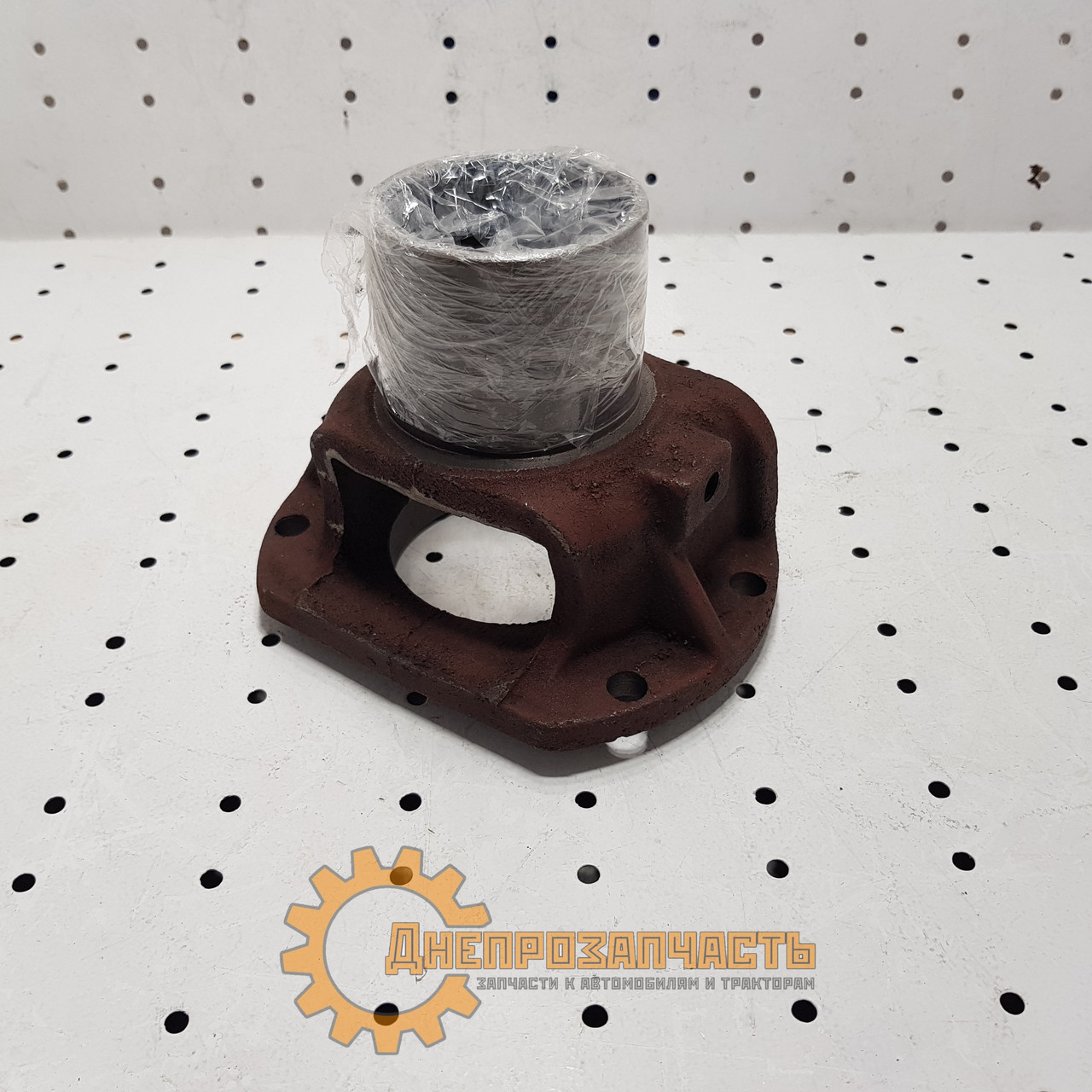

Кронштейн відводки вимикання зчеплення Т-40 - напрямна опора для точного осьового переміщення муфти витискного підшипника. Деталь встановлюється на картері зчеплення й передає зусилля від педалі до витискного підшипника через відводку. Циліндрична напрямна гільза у верхній частині корпусу забезпечує плавний хід муфти без перекосів і заїдань.

Технічні характеристики

Ознаки зносу кронштейна відводки зчеплення Т-40 і коли потрібна його заміна

Під час експлуатації трактора кронштейн поступово зношується через вібрацію та навантаження. Основні прояви несправності при цьому:

1. Люфт відводки в напрямній гільзі, що призводить до неповного вимикання зчеплення або затримки вмикання.
2. Тріщини на литій основі корпусу біля кріпильних отворів.
3. Деформація фланця кріплення, через яку деталь неможливо щільно притиснути до картера.
4. Пошкодження різьблених отворів, що унеможливлює надійну фіксацію болтами.
5. Корозійне ураження металу з утворенням раковин та відшарування захисного покриття.

Рекомендації щодо встановлення кронштейна відведення зчеплення трактора Т-40

• Перед монтажем перевірте стан напрямної гільзи, провівши пальцем по внутрішній поверхні (вона має бути гладкою, без задирів і виробки).
• Оцініть площину фланця за допомогою рівної металевої лінійки, тому що відхилення більше 0,3 мм. на довжині 100 мм. є неприпустимим.
• Ретельно огляньте місця навколо отворів та перехідні ділянки між товстими і тонкими стінками корпусу, де найчастіше виникають приховані тріщини.

Перед монтажем очистіть привалочну площину на картері зчеплення від старої прокладки, та слідів оливи. Встановіть нову прокладку або нанесіть тонкий шар анаеробного герметика для запобігання проникненню пилу всередину картера. Розмістіть кронштейн на штатному місці, суміщаючи всі отвори, та рівномірно затягніть кріпильні болти хрест-навхрест, починаючи з центральних.

Після встановлення перевірте легкість ходу відводки в напрямній гільзі. Муфта має переміщатися без заїдань по всій довжині робочого ходу.

Типова помилка полягає у спробі компенсувати деформований фланець надмірним затягуванням болтів, що призводить до розтріскування литої основи та швидкого виходу деталі з ладу.

У магазині Дніпрозапчастина можна купити кронштейн відводки вимикання зчеплення Т-40 з гарантією точної відповідності каталожному номеру та геометричним параметрам. Наші фахівці допоможуть підібрати деталь під конкретну модифікацію трактора.

Відповіді на поширені запитання покупців

Чи можна експлуатувати трактор Т-40 з тріщиною на корпусі цього кронштейна?

Ні, оскільки під навантаженням дефект швидко прогресує, що може призвести до повного руйнування деталі та заклинювання механізму зчеплення під час роботи.

Як визначити виробку напрямної гільзи?

Встановіть відводку в гільзу та перевірте радіальний люфт. Якщо муфта хитається більше ніж на 1,5 мм, це свідчить про знос, який призводить до перекосу витискного підшипника та нерівномірного зносу дисків зчеплення.

Чи потрібно використовувати герметик при встановленні?

Використання тонкого шару анаеробного герметика на привалочній площині рекомендоване для додаткового захисту від проникнення пилу, але він не замінює якісної прокладки та не компенсує деформації фланця.
