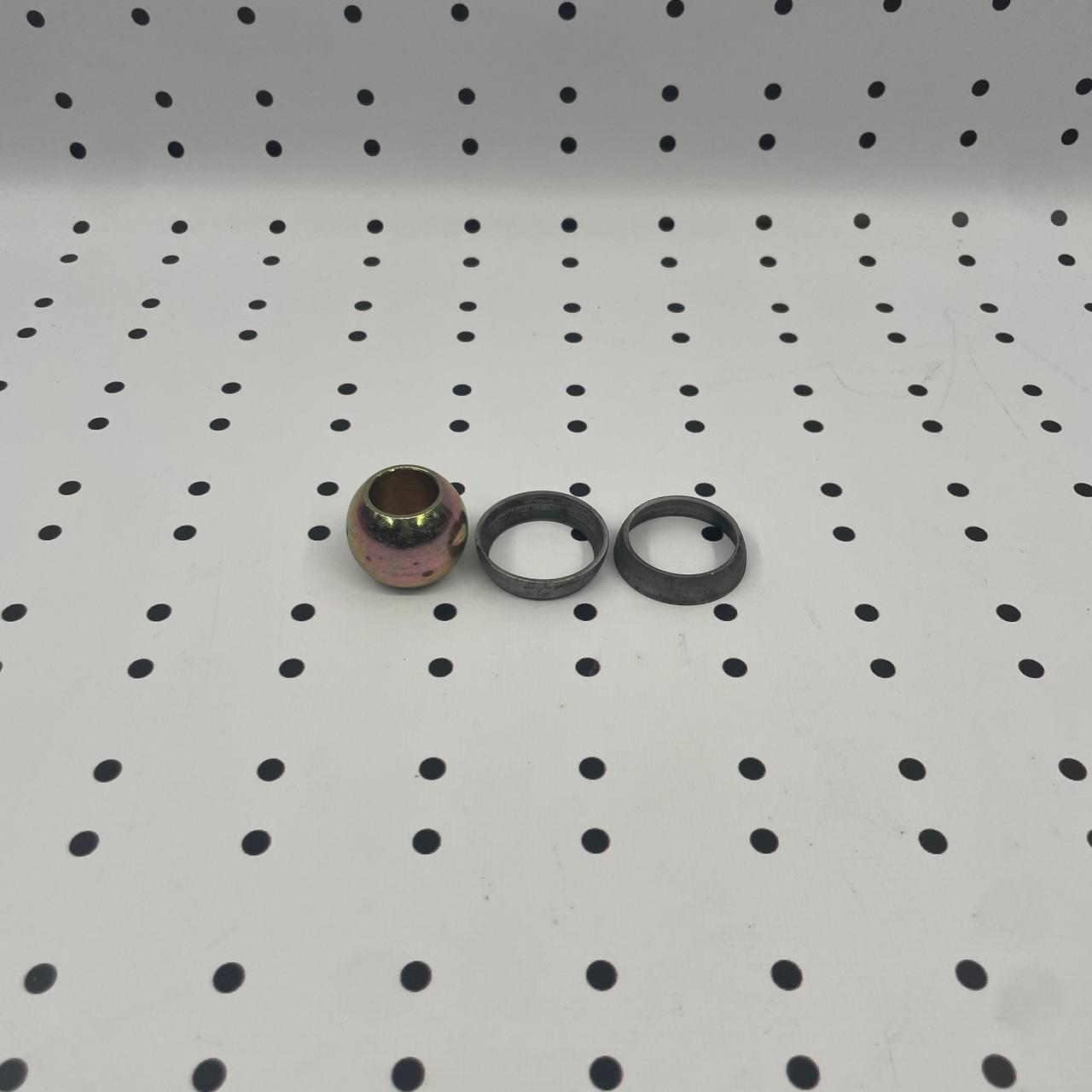

Куля навіски Т-25 "яблуко" мала (d = 24) 14.56.000-М

У каталозі представлено 5 виконань шару навіски трактора Т-25. Підбір виконується за двома параметрами: внутрішній діаметр d та зовнішній діаметр втулок/корпусу D. Коротко по сумісності:

• Шар d=28 (15.56.000-Б) - Т-25, Т-40.
• Шар d=24 (14.56.000-М) - Т-25.
• Шарнір d=25, D=59 - моделі з великою “чашкою” під 59 мм.
• Шарнір d=25, D=50 - моделі з монтажем під 50 мм.
• Ремонтний варіант d=28, D=50 (ФР-00002903) - МТЗ, Т-25, Т-40; ставлять замість штатного, коли стара тяга розбита.

Для чого ставлять нове яблуко навіски Т-25

Це сферичний шарнір, що працює в якості підшипника ковзання: куля вільно обертається у двох сферичних втулках. Завдання шару навіски є:

• дати тязі навіски вільний хід без закушування;
• зняти ударні навантаження;
• компенсувати перекоси при роботі плуга, косарки чи культиватора;
• мінімізувати люфт при зміні напрямку навантаження.

Основні параметри (по різновидах)

1. Куля навіски d=28 (15.56.000-Б)

Трактори: Т-25, Т-40.

Комплектація: куля + дві сферичні втулки.

Параметри:

• Внутрішній діаметр сфери: 28 мм.
• Використання: верхні/нижні точки кріплення тяг навіски.

2. Куля навіски d=24 (14.56.000-М)

Трактори: Т-25.

Комплектація: без втулок.

Параметри:

• Внутрішній діаметр сфери: 24 мм.
• Для тяг із меншою посадкою.

3. Шарнір тяги d=25, D=59

Комплектація: куля + втулки у корпусі.

Параметри:

• Внутрішній діаметр (під палець): 25 мм.
• Зовнішній діаметр: 59 мм.
• Для важких умов, більша опорна площа.

4. Шарнір тяги d=25, D=50

Комплектація: куля + втулки.

Параметри:

• d = 25 мм.
• D = 50 мм.
• Стандартна компактна версія

5. Ремонтний шарнір d=28, D=50 (ФР-00002903)

Трактори: МТЗ, Т-25, Т-40.

Комплектація: куля 28 мм + дві втулки (внутр. 50 мм / зовн. 58 мм).

Особливість: точне ЧПУ-виготовлення + тверді сталі → підходить для відновлення зношених тяг, збільшує ресурс без повної заміни деталі.

Коли міняти шар навіски трактора Т-25

• люфт у тязі під навантаженням;
• стукіт при підніманні / опусканні навіски;
• розбиті або овальні втулки;
• перекоси або ривки при роботі з навісним знаряддям;
• швидке зношування пальців навіски.

Як не помилитися з підбором:

1. Виміряйте d - діаметр пальця тяги (24, 25 або 28 мм).
2. Виміряйте D - діаметр гнізда (50 або 59 мм).
3. Якщо стара тяга розбита, варіант ФР-00002903 надає можливість ремонту без заміни всього вузла.
4. Кулі d=24 та d=28 - це саме суцільні сфери, а не готові корпусні шарніри.
5. Якщо стояв комплектний шарнір, обирайте одразу виконання D=50 або D=59, відповідно до гнізда.

На що звернути увагу при монтажі яблучка навіски Т25

• Орієнтуйте втулки по сферичній поверхні, бо перекіс “з’їсть” ресурс за 1 сезон.
• Перед запресовуванням змастіть тонким шаром консистентного мастила.
• Після затиску пальця перевірте вільний хід яблука: він  має рухатися без ривків та без поперечного люфту.
• На старих тягaх часто є вироблення. В такому разі потрібен або ремонтний шарнір, або заміна тяги повністю.

Можемо підібрати потрібний тип за вашими розмірами d і D. Щоб швидко оформити замовлення, вкажіть параметри, а консультанти магазину Дніпрозапчастина допоможуть купити яблуко навіски трактора Т-25 з правильною сумісністю та швидкою відправкою по Україні.
