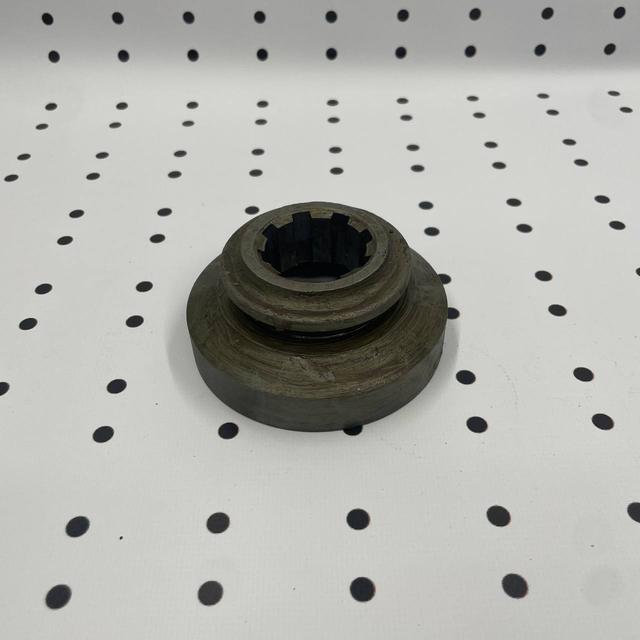

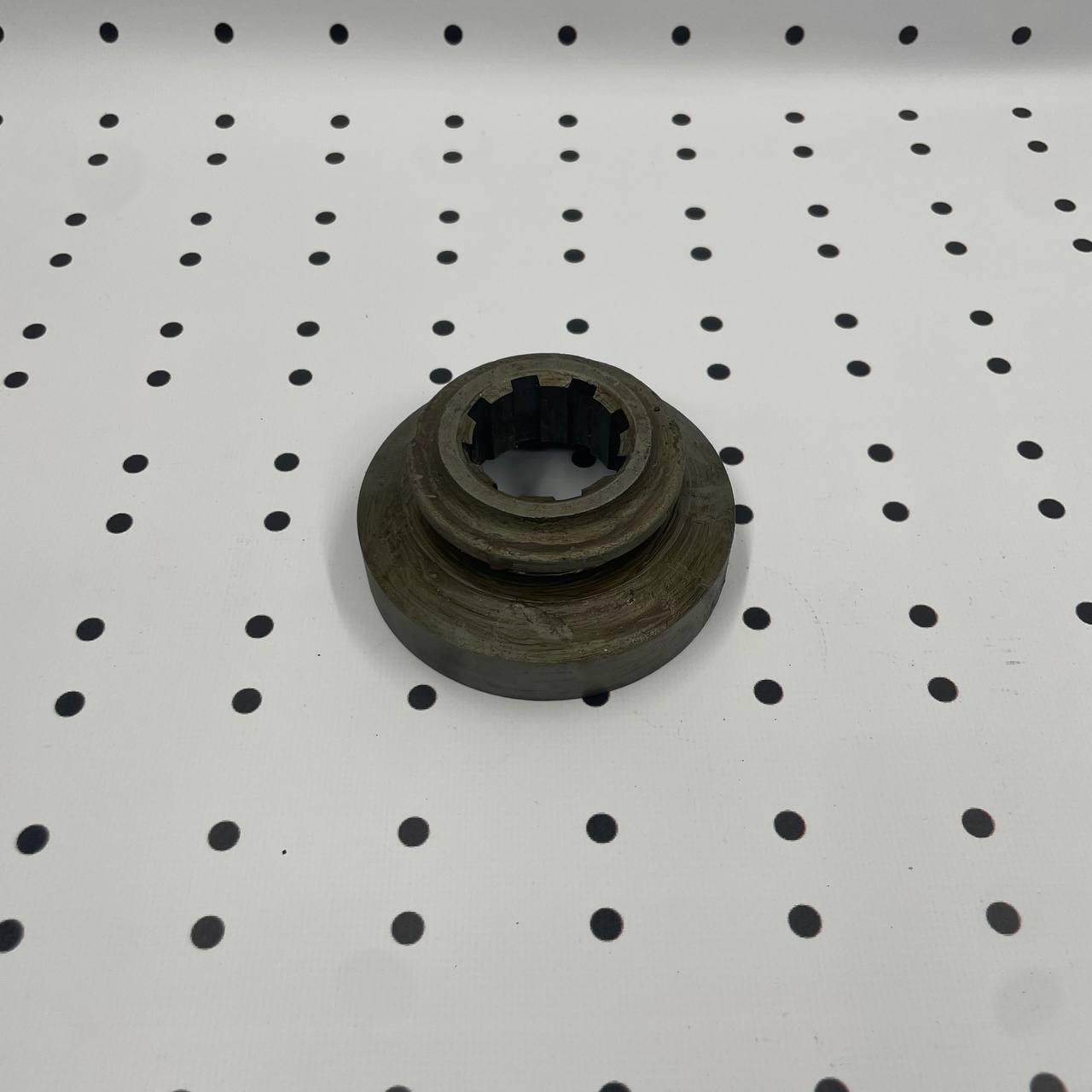

Муфта редуктора КПП ЮМЗ

245 ₴

  • В наявності
  • Код: 40-1701069
Муфта редуктора КПП ЮМЗ
Муфта редуктора КПП ЮМЗВ наявності
245 ₴
+380 (97) 083-45-08
Київстар
  • +380 (95) 799-25-84
    Водафон
  • +380 (93) 782-22-73
    Лайф
  • +380 (68) 083-45-08
    Київстар
  • +380 (68) 359-12-01
    Андрій Олексійович
+380 (97) 083-45-08
Київстар
  • +380 (95) 799-25-84
    Водафон
  • +380 (93) 782-22-73
    Лайф
  • +380 (68) 083-45-08
    Київстар
  • +380 (68) 359-12-01
    Андрій Олексійович
повернення товару протягом 14 днів за домовленістю

Муфта на редуктор  коробки передач знижених швидкостей трактора ЮМЗ



Трактор ЮМЗ-6Л - Коробка передач

Ремонт і регулювання коробки перемикання передач трактора ЮМЗ-6

Основні несправності коробки передач ЮМЗ-6, що вимагають ремонту — не вмикається або не вимикається передавання, передавання під час роботи мимовільно вимикається (вибиває передачу), перегрівається олива в КПП, ускладнене вимкнення й увімкнення передач, у КПП ЮМЗ 6 під час роботи чутні характерні стуки та шуми.

Коробка передач ЮМЗ-6

1-вал привода ВОМ,
2-установлювальний штифт,
3-первинний вал ЮМЗ,
4-стійкий болт первинного вала,
6-склянка підшипника,
7-регулювальні прокладки,
8-блок шестерень ЮМЗдруге та четверте передавання,
9-валик перемикання першого передавання та заднього ходу,
10-валик перемикання другого та четвертого передач,
11-валик перемикання третього та п'ятої передач,
12-валик перемикання редуктора,
13-фіксатор,
14-блокувальний валик,
15-засувка,
16-вимикач,
17-тяги клямки обмежувача ходу педалі,
18-чехол,
19-важіль перемикання передач ЮМЗ,
20-кулісу ЮМЗ,
21-упор валика заднього ходу,
22-блок шестерень третього та п'ятого передач,
23-шестерня першого передавання та заднього ходу,
24 вторинний вал ЮМЗ-6,
25-відвідна шестерня заднього ходу,
26-тягова шестерня ЮМЗ першого передавання,
27-відвідна шестерня третього передавання,
28-проміжний вал ЮМЗ-6,
29-блок шестерень четвертої та п'ятої передач,
30-корка спуску оливи,
31-тягова шестерня ЮМЗ друге передавання,
32-Відома шестерня ЮМЗ постійного зачеплення.

При розбирання КПП ЮМЗ-6корпус коробки передач ЮМЗ-6 оглядається на наявність тріщин, пошкоджень, зношування посадкових місць підшипників ЮМЗ, гнізд підшипників, нарізних отворів і з'єднань. Заміна корпусу КПП ЮМЗ необхідна у разі тріщин на посадкових отворах, тріщин або обломах фланця кріплення корпусу, що захоплюють понад 2 отвори під болти кріплення до корпусу. В інших випадках тріщини на кінцях засвердлюються, зачищаються й заварюються.

Під час зносу посадкових місць КПП під підшипники ЮМЗ більш ніж 0,5 мм, і 0,1 мм між корпусом і гніздом підшипника, отвори відновлюють залозінням або епоксидною смолою, з подальшою розтоплею під розмір.

Отвори під штифты и оси ЮМЗ розташовуються під розмір ремонтних втулок, з подальшим встановленням втулок ЮМЗ. Зношена різь відновлюється, нарізуванням різі більшого розміру або нарізними вставками.

Валы КПП ЮМЗ витягуються й замінюються у разі тріщин, зламів, вигину, що не дає змогу відновити вал. Вигин вала виправляється холодним пресуванням, знос посадкових місць валів відновлюється наплавкою, наваркою або приварюванням сталевої стрічки, з подальшим обробленням під розмір. Пошкоджена різь на кінцях валів проточується, і нарізається меншого діаметра під меншу гайку, або наплавляється й нарізається стандартна різь.

Шестерні ЮМЗ зі наскрізними тріщинами, зі зносом зубів більш ніж 0,05 мм на конус і 10 мм по довжині параться й замінюються новими. За дефектів кільцевого пазу під вилку перемикання передач ЮМЗ, паз відновлюється розточкою під збільшений розмір. Торцеві поверхні зубців шестерень наплавляються, а зношені за товщиною відновлюються на пресі.

Збирання коробки передач.

Перед складанням КПП ЮМЗ-6 всі деталі очищаються й продуваються, попередньо нагріті підшипники напресовуються на вали ЮМЗ-6. У корпус встановлюються вторинні вали ЮМЗ, з таким розрахунком, що від торця конічної шестерні вторинного вала до осі диференціала ЮМЗбуло 130 мм.

Під час складання КПП насамперед збирається верхній вал ЮМЗпроміжний вал ЮМЗ, нижній вал і другий проміжний вал, потім вали з передньою кришкою. У процесі складання отвори, що труться, та поверхні втулок, підшипників і валів змащуються трансмісійною оливою. Треба звернути увагу, що торець шейки тягової шестерні ЮМЗ первинного вала має втоптати в підшипнику не менш ніж 0,5 мм, торець заднього кінця на 1-2,5 мм від поступа тяговій шестерні. Нижній кінець важеля перемикання передач ЮМЗ має виступати на 45-49 мм від кришки.

Коробка передач (розріз по редуктору)























1-вал привода ВОМ,
25-тягова шестерня заднього ходу ЮМЗ,
26-відвідна шестерня першого передавання,
27-відвідна шестерня третього передавання,
28-проміжний вал ЮМЗ,
29-блок шестерень четвертої та п'ятої передач,
31-відвідна шестерня другого передавання,
32-відома шестерня постійного зачеплення,
33-кронштейн редуктора,
34-відома шестірня редуктора,
35-муфта увімкнення редуктора ЮМЗ,
36-відвідна шестерня редуктора,
37-вал редуктора,
38-проміжна шестерня заднього ходу,
39-ось проміжної шестерні заднього ходу.

Вали правильно зібраної коробки передач ЮМЗ-6, мають легко, без заїдань і заклинень провертатися. Після закінчення складання КПП перевіряється на стенді в роботі без навантаження й під навантаженням на кожне передавання. У процесі перевірки не допускаються заїдання під час перемикання передач, стуки та шуми в коробці передач, текти та перегрівання оливи в коробці.



Наше підприємство пропонує запасні частини коробки передач трактора ЮМЗ
Болт (ЮМЗ) 45-1701031
Болт вала вторинного (ЮМЗ) 36-1701118-А
Вал внутрішній із втулкою КПП (ЮМЗ)    36-1701072
Вал вторинний КПП (ЮМЗ) 40-1701105
Вал первинний КПП (ЮМЗ) 36-1701030-В
Вал проміжний КПП  со втулкой (ЮМЗ) 40-1701047\48
Вал редуктора КПП (ЮМЗ) 40-1701049А
Валик перекл. 1-й передачі та заднього ходу (ЮМЗ)      36-1702060
Виделка перекл. 1/2/4 передачі та  заднього ходу (ЮМЗ)        36-1702024
Вилка перемикання 3/5 передавання (ЮМЗ)       40-1702027
Вилка перемикання редуктора (ЮМЗ) 40-1702028
Втулка свертна КПП (ЮМЗ) 40-1701068
Гайка кругла КПП (ЮМЗ) 36-1701060-А
Колонка (гойдалка) механізму перемикання передач   (ЮМЗ)  45Т-1702017
Муфта зубчаста (Z = 18) (ЮМЗ) 40-1701069А
Пружина фіксатора  (ЮМЗ) 36-1702106
Редуктор (ЮМЗ)      40-1701020В
Склянка підшипника 42212 первинного вала  (ЮМЗ)    40-1701035
Шестірня 1-й передачі (Z = 24)   (ЮМЗ)   40-1701054
Шестерня 2 і 4 передачі (Z=21/32)     (ЮМЗ) 40-1701117
Шестірня 2-й передачі тяговий (Z = 27/20) (ЮМЗ) 40-1701057
Шестірня 3/5 передавання ковтуюча (Z = 29/18) (ЮМЗ) 40-1701116
Шестірня 3-й передачі провідний (Z = 30) (ЮМЗ) 40-1701059
Шестірня 4/5 передавання (Z=37/41)   (ЮМЗ)   40-1701055
Шестірня тягового заднього ходу (Z = 18) КПП  (ЮМЗ)      40-1701051
Шестірня паразитна заднього ходу (Z = 25) (ЮМЗ) 36-1701082
Шестірня постійного зачеплення тягова (Z=19) (ЮМЗ) 40-1701324
Шестірня проміжна (Z = 20/40) (ЮМЗ) 40-1701056
Шестірня проміжна привода насоса (Z =31) (ЮМЗ)     40-1701146
Шестірня редуктора відома (Z = 37)    (ЮМЗ)  40-1701052А
Шестірня редуктора тягова (Z=19) (ЮМЗ) 40-1701115Б1
Шестірня ковзна (Z = 34) (ЮМЗ)  36-1701112А



Характеристики
Основні
ВиробникПівденмаш
Країна виробникУкраїна
Тип технікиСільськогосподарська техніка
Тип запчастиниОригінал
СтанНовий
Користувацькі характеристики
ЗастосуванняЮМЗ
