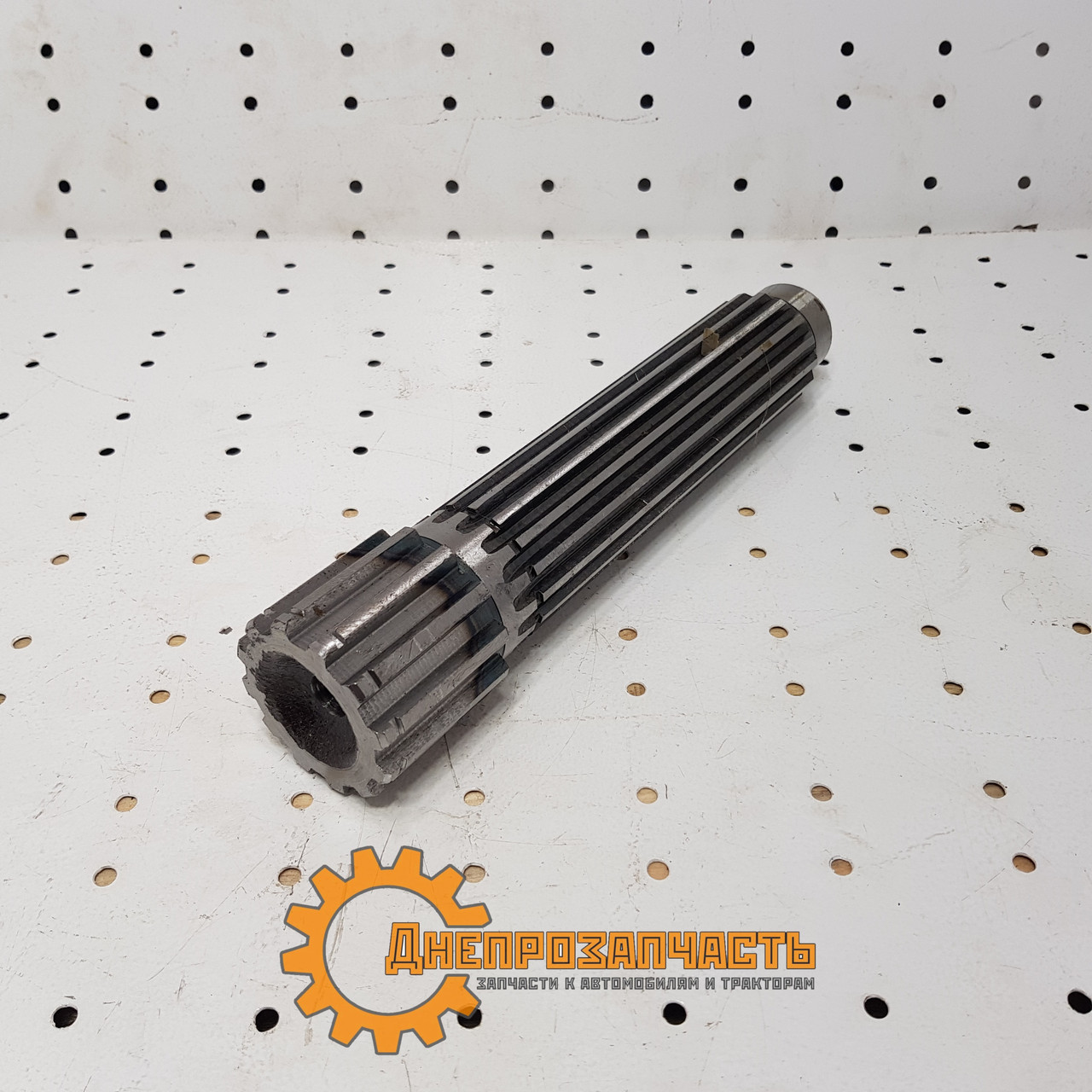

Вал первинний КПП МТЗ (z=12/16) (оригінал) 48-1701032-А

Первинний вал коробки передач МТЗ 48-1701032-А приймає крутний момент від муфти зчеплення через шліцеве з'єднання і передає його на проміжний вал через зубчасті зачеплення. Конструктивно запчастина виконана в якості ступінчастого валу з двома шліцевими зонами: діаметром 60 мм (12 шліців) та 50 мм (16 шліців), розділеними гладкою шийкою діаметром 40 мм під встановлення підшипника. Виготовляється з термообробленої високоміцної сталі, що забезпечує стійкість до знакозмінних навантажень при роботі в режимах підвищеного навантаження. Встановлюється на тракторах МТЗ-80, МТЗ-82, МТЗ-892, МТЗ-900, МТЗ-920, МТЗ-950, МТЗ-952, МТЗ-921 та МТЗ-1021.

Технічні характеристики

Ознаки зносу первинного валу КПП МТЗ

Знос деталі проявляється через характерні дефекти, які впливають на працездатність трансмісії. Своєчасне виявлення цих ознак дозволяє уникнути пошкодження суміжних вузлів.

1. Вироблення шліцьових з'єднань понад 0,3 мм, що викликає люфт при перемиканні швидкостей та металевий стукіт під навантаженням.
2. Задири, раковини або тріщини на робочих поверхнях шліців, які призводять до заклинювання муфт перемикання.
3. Знос шийки під підшипник більше 0,05 мм, що спричиняє биття валу та вібрацію на всіх режимах роботи.
4. Деформація валу з відхиленням від прямолінійності понад 0,1 мм, яка виявляється при перевірці на призмах індикатором.
5. Пошкодження торцевих поверхонь, що порушує осьову фіксацію та призводить до самовільного вимикання швидкостей.

Рекомендації щодо встановлення первинного валу коробки передач тракторів МТЗ

Перед монтажем обов'язково перевірте стан підшипника 50307, що встановлюється на шийку діаметром 40 мм. Зношений підшипник спричинить передчасне пошкодження нового валу. Шліцеві з'єднання очистіть від старої оливи та металевої стружки, нанесіть тонкий шар трансмісійної оливи SAE 80W-90 для запобігання задирам при перших обертах.

• При з'єднанні з муфтою зчеплення уникайте перекосів, оскільки це деформує шліци та ускладнить подальше перемикання.
• Осьовий люфт після встановлення не повинен перевищувати 0,15 мм, що контролюється індикатором через технологічний отвір в картері КПП.
• Затягування кришки підшипника виконуйте динамометричним ключем з моментом 120-140 Нм, дотримуючись діагональної послідовності.
• Перевірте вільне обертання валу без люфту та сторонніх звуків перед закриттям коробки передач.

Якщо потрібно купити первинний вал КПП МТЗ 48-1701032-А, звертайтесь до інтернет-магазину Дніпрозапчастина. Наші фахівці допоможуть підібрати деталь за каталожним номером та уточнять технічні параметри для конкретної модифікації коробки передач.

Відповіді на часті запитання покупців

Як перевірити стан валу без розбирання КПП?

Повноцінна діагностика можлива лише після демонтажу. Косвенні ознаки включають металевий стукіт при перемиканні швидкостей, вібрацію на нейтралі при працюючому двигуні та самовільне вимикання режиму під навантаженням.

Чи потрібно міняти разом і підшипник?

Заміна підшипника 50307 обов'язкова при пробігу понад 3000 мотогодин або при виявленні люфту більше 0,03 мм. Зношений шарикопідшипник зруйнує новий вал протягом 200-300 годин роботи.
