Вилка перемикання 2 і 3 передачі КПП МТЗ (аналог) 50-1702096

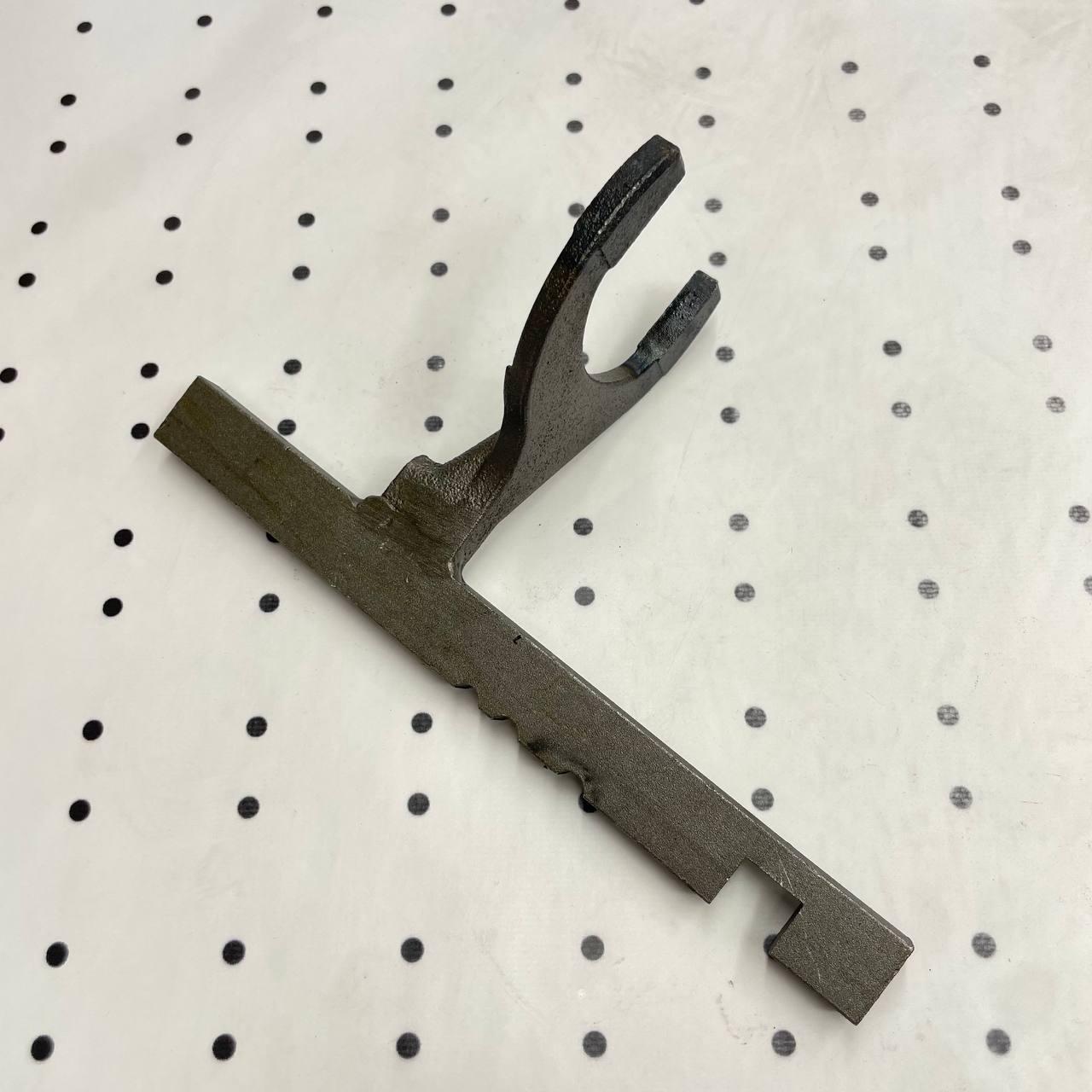

Робоча частина вилки перемикання 2 і 3 передач КПП МТЗ входить у зачеплення з кільцевими проточками одновенцевої каретки на первинному валу, виконуючи її осьове переміщення для введення у взаємодію з шестернями проміжного валу. Деталь виконана у вигляді Г-подібної литої заготовки з подальшою механічною обробкою, що складається з подовженого штока прямокутного перерізу з фігурними пазами та перпендикулярно розташованого захвату у формі дворіжкової вилки з напівкруглим внутрішнім профілем.

Вилка 50-1702096 розроблена для встановлення в коробки передач тракторів МТЗ-80 та МТЗ-82 і працює в парі з одновенцевою кареткою первинного валу, тому при підборі важливо враховувати стан контактних поверхонь каретки та відсутність зносу кільцевих проточок.

Технічні характеристики

Ознаки зносу вилки перемикання 2 та 3 передач КПП МТЗ

Вичерпання ресурсу деталі проявляється через характерні ознаки, що вказують на необхідність заміни:

1. Утруднене увімкнення 2 або 3 швидкостей, що супроводжується підвищеним зусиллям на важелі.
2. Самовільне вимикання передач під навантаженням через зношені робочі поверхні захвату.
3. Металевий стукіт при спробі перемикання, спричинений збільшеним люфтом у з'єднанні.
4. Видимі тріщини на тілі вилки або деформація дворіжкового захвату.

Нюанси при встановленні вилки перемикання 2-ї та 3-ї передачі на трактори МТЗ

• Перед монтажем обов'язково перевірте стан кільцевих проточок на каретці первинного вала, оскільки їхній знос унеможливлює надійну фіксацію навіть нової деталі. Робочі поверхні захвату мають щільно прилягати до проточок без радіального люфту, що перевищує 0,3 мм.
• Під час встановлення контролюйте правильність входження фігурних пазів штока у відповідні елементи механізму керування КПП, щоб уникнути перекосу та заклинювання при перемиканні.
• Після монтажу перевірте плавність переміщення вилки по всій робочій амплітуді без заїдань.

В інтернет-магазині Дніпрозапчастина можна купити вилку перемикання 2 і 3 передач КПП МТЗ з гарантією сумісності для вашої моделі трактора та оперативною відправкою по Україні.

Відповіді на часті запитання покупців

Чи підходить ця вилка для тракторів МТЗ-1221?

Ні, деталь 50-1702096 розроблена виключно для несинхронізованих КПП моделей МТЗ-80 та МТЗ-82.

Як перевірити стан запчастини без розбирання всього вузла

Діагностика можлива лише після зняття кришки коробки передач. Зовнішні ознаки типу утрудненого перемикання вказують на проблему, але точно визначити стан можна тільки візуальним оглядом робочих поверхонь.

Чи потрібна заміна каретки при встановленні нової вилки?

Якщо кільцеві проточки на каретці мають глибокий знос або задири, заміна обов'язкова. Нова вилка на зношеній каретці не усуне самовільне вимикання швидкостей.
