Вал головного зчеплення МТЗ (силової передачі) (оригінал) 70-1721113-А

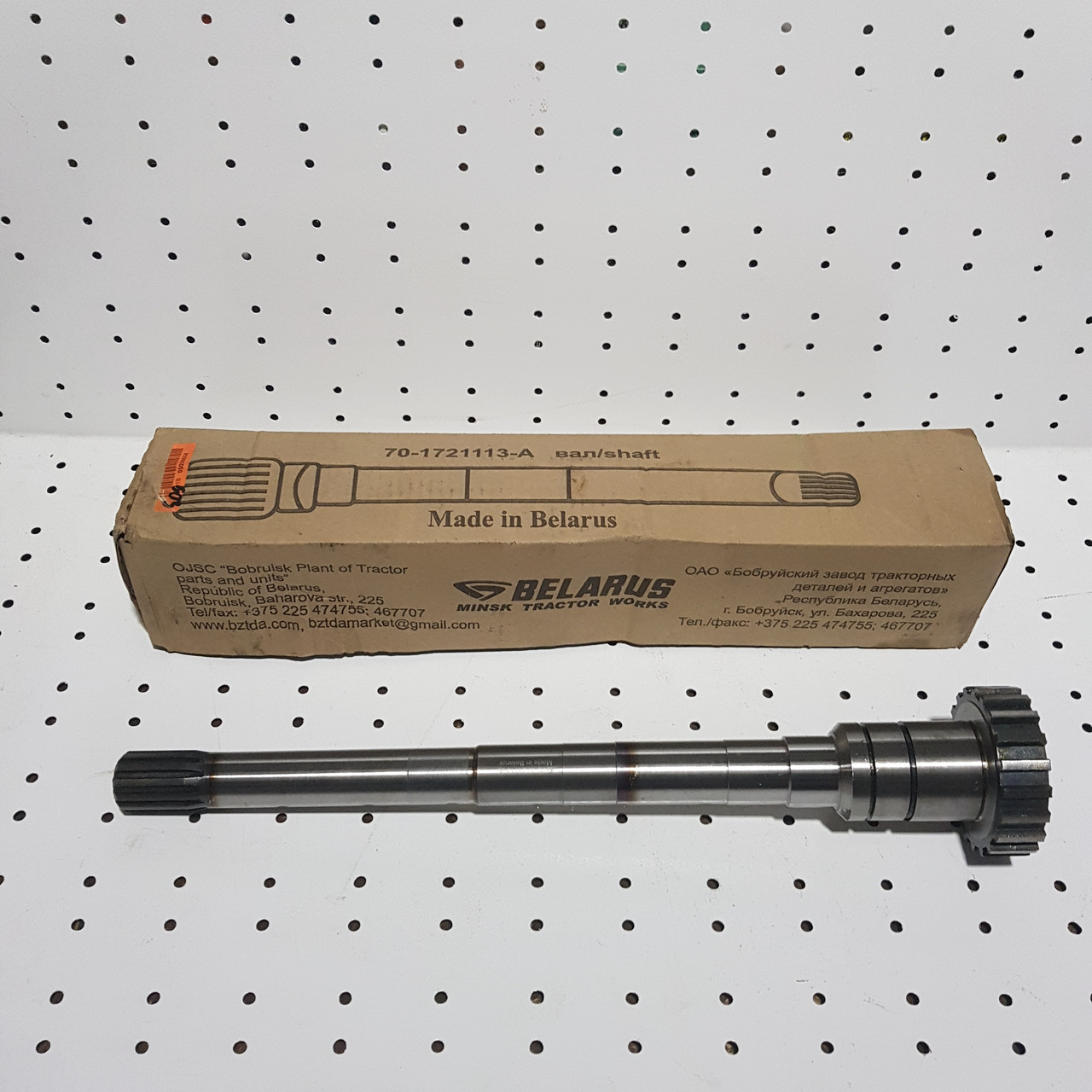

Вал силової передачі МТЗ 70-1721113-А передає крутний момент від двигуна через муфту головного зчеплення до первинних елементів коробки передач, забезпечуючи безперервний потік потужності до робочих органів машини. Конструктивно це суцільнометалевий ступенчастий вал круглого перерізу з механічно обробленою поверхнею. На одному кінці виконано шліцьове з'єднання, на протилежному потовщенні розміщено інтегровану прямозубу шестерню та шліцьовий вінець. Темні кільцеві зони на циліндричній поверхні свідчать про термічне загартування ділянок, що підвищує опір втомним навантаженням.

Технічні характеристики

Ознаки зносу вала головного зчеплення МТЗ

Експлуатація трактора в умовах високих навантажень, особливо під час оранки або роботи з важким навісним обладнанням, призводить до поступового руйнування контактних поверхонь та шліцьових з'єднань. Своєчасне виявлення дефектів дозволяє уникнути аварійних зупинок у полі та дорогого ремонту суміжних вузлів.

1. Вібрація та металевий стукіт у зоні зчеплення під навантаженням, що посилюється при перемиканні передач.
2. Видимий люфт у шліцьових з'єднаннях понад 0,3 мм, який перевіряється вручну при знятій муфті.
3. Задирки, виробка або темні плями на робочих поверхнях шліців, що свідчать про порушення геометрії.
4. Тріщини в зоні переходів діаметрів або біля шестерні, особливо після тривалої роботи з перевантаженням.
5. Деформація вала, яка виявляється при перевірці биття на контрольних призмах (допустиме биття не більше 0,05 мм).

Типові причини руйнування вала силової передачі МТЗ

Пошкодження вала часто спровоковане порушенням режимів експлуатації або недостатнім обслуговуванням суміжних вузлів. Розуміння механізмів поломок допомагає запобігти повторним відмовам після заміни.

1. Зрив шліців на вхідному кінці через роботу з вичерпаним ресурсом диска зчеплення, коли фрикційні накладки зношені до заклепок та виникають ударні навантаження.
2. Втомні тріщини в зоні галтелей через систематичні перевантаження при буксуванні або різких включеннях зчеплення на високих обертах.
3. Виробка шліцьового вінця шестерні внаслідок недостатнього рівня оливи в картері зчеплення, що призводить до сухого тертя.
4. Викришування зубців шестерні через неправильне регулювання зазорів у зачепленні з проміжним валом коробки передач.

Рекомендації щодо встановлення вала головного зчеплення на трактори МТЗ

Перед монтажем обов'язково очистіть шліцеві з'єднання від старої оливи та металевої стружки, після чого нанесіть тонкий шар трансмісійної оливи SAE 80W-90 на всі контактні поверхні. Вал силової передач МТЗ встановлюється з боку картера зчеплення після зняття муфти та вилки вимикання, при цьому шліци мають входити без зусиль, лише від руки.

• Якщо відчувається опір, перевірте відсутність задирів на шліцах та правильність орієнтації вала головного зчеплення відносно отвору в картері.
• Після встановлення переконайтеся, що шестерня коректно зачепилася з проміжним валом, провернувши деталь вручну на повний оберт.
• Момент затягування кріпильних болтів муфти зчеплення має становити 120-140 Н·м, контроль виконується динамометричним ключем у два етапи з рівномірним розподілом зусилля по колу.
• Перед монтажем обов'язково перевірте стан підшипників первинного вала КПП МТЗ, оскільки їхнє биття призведе до швидкого зносу нової деталі.

Якщо потрібно купити вал силової передачі МТЗ 70-1721113-А, звертайтеся до інтернет-магазину Дніпрозапчастина. Наші фахівці допоможуть підібрати деталь під конкретну модифікацію вашого трактора та проконсультують щодо особливостей монтажу.

Відповіді на часті запитання покупців

Чи підходить цей вал до МТЗ-82.1 з двигуном Д-243?

Так, номер 70-1721113-А є уніфікованим для всіх модифікацій МТЗ-80/82 незалежно від типу двигуна, оскільки конструкція картера зчеплення та коробки передач залишається незмінною.

Чи потрібно міняти одночасно й підшипники?

Обов'язково перевірте стан підшипника первинного вала коробки передач. Якщо виявлено люфт понад 0,1 мм або присутні сліди перегріву, заміна підшипника допоможе запобігти повторному ремонту через 200-300 годин роботи.

Як довго функціонує новий вал за нормальної експлуатації?

За умови дотримання регламенту обслуговування та відсутності систематичних перевантажень ресурс становить 8000-12000 мотогодин, що еквівалентно 6-8 сезонам інтенсивної роботи.
